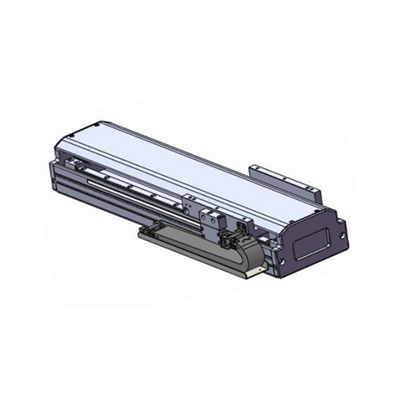

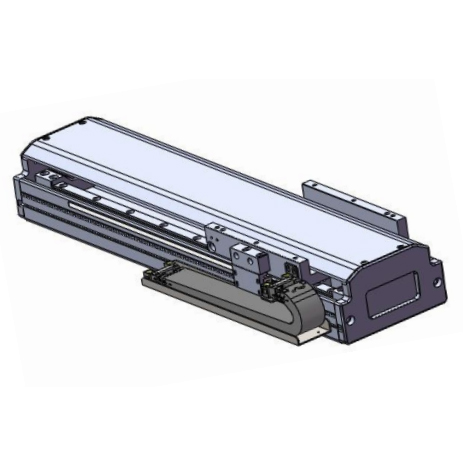

HLM140系列直线电机模组
系列型号：HLM140
骏龙通用传动HLM140系列直线电机模组。
电机选型-电气参数
| 参数 \ 型号 | 平板 | 圆杆 |
| FA40-109 | FA40-157 | FA40-205 | D20-096 | D20-130 | D20-166 |
| 持续推力 N | 52 | 75 | 97 | 18 | 28 | 38 |
| 峰值推力 N | 171 | 258 | 345 | 70 | 110 | 150 |
| 持续电流 Arms | 3.4 | 3.2 | 3.2 | 0.59 |
| 峰值电流 Arms | 14 | 2.4 |
| 极距 mm | 24 | 72 |
| 最大速度 M/S | 2.5 | 3 | 3.5 | 1.5 | 2 | 2.5 |
| 最大加速度 G | 2.5 | 3 | 3.5 | 1.5 | 2 | 2.5 |

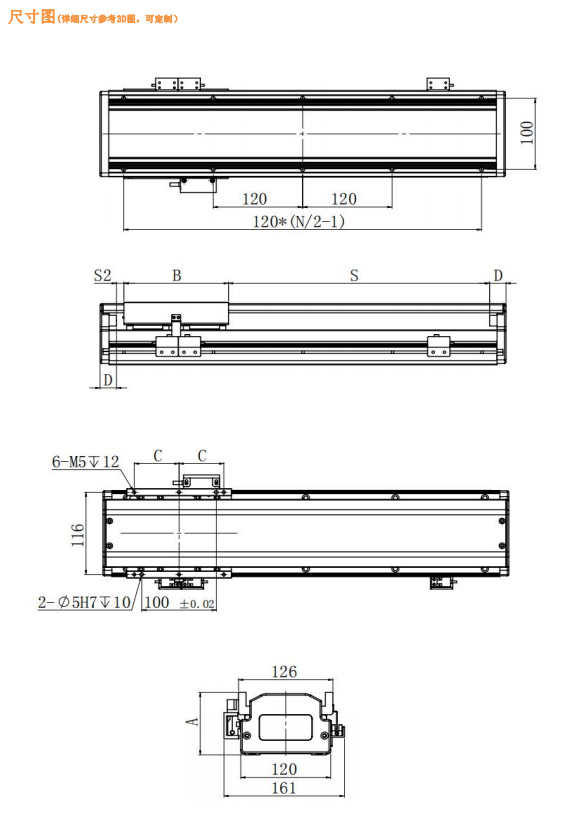

模组机械参数
| 参数 \ 型号 | 平板 | 圆杆 |
| FA40-109 | FA40-157 | FA40-205 | D20-096 | D20-130 | D20-166 |
| 模组总高A（mm） | 92 |
| 模组最大行程(mm) | 4000 | 600 |
| 滑台长度B（mm) | 140 | 170 | 220 | 140 | 180 | 220 |
| 有效行程S (mm) | 25*N（N=1、2、3......160) | 25*N（N=1、2、3...24) |
| 避让行程S2(mm) | 10 |
| 安装孔距C(mm) | 60 | 75 | 100 | 60 | 60 | 80 |
| 限位端距D (mm） | 22 | 47 |
| 底座安装孔距（mm) | 120 |
注：如需特殊尺寸，可根据要求定制
