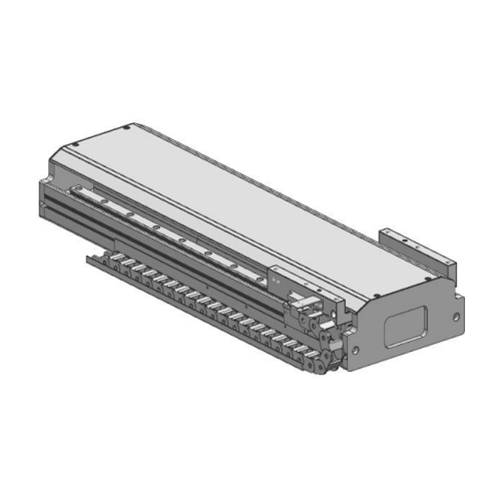

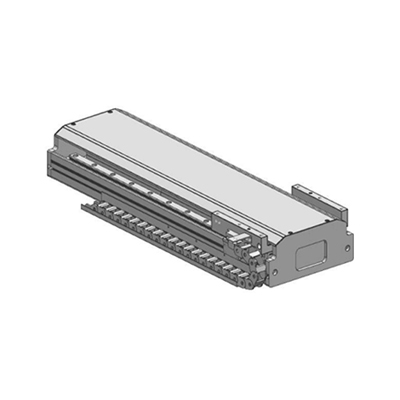

HLM220系列直线电机模组
系列型号：HLM220
骏龙通用传动HLM22系列直线电机模组。

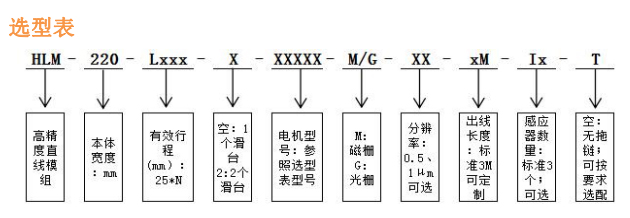

电机选型-电气参数
| 参数 \ 型号 | 平板 | U型 |
| FA80-109 | FA80-157 | FA80-205 | FA100-109 | FA100-157 | FA100-205 | UI4-61 | UI4-121 | UI4-181 | UI4-241 |
| 持续推力 N | 138 | 200 | 260 | 182 | 262 | 341 | 56 | 112 | 168 | 224 |
| 峰值推力 N | 471 | 720 | 948 | 642 | 968 | 1293 | 316 | 633 | 936 | 1248 |
| 持续电流 Arms | 3.3 | 3.3 | 3.1 | 3.2 | 3.2 | 3 | 2.3 |
| 峰值电流 Arms | 14 | 13 |
| 极距 mm | 24 | 60 |
| 最大速度 M/S | 3.5 | 4 | 4 | 3.5 | 4 | 4 | 3 | 3.5 | 4 | 4 |
| 最大加速度 G | 3.5 | 4 | 4.5 | 3.5 | 4.5 | 5 | 3 | 3.5 | 4 | 4 |

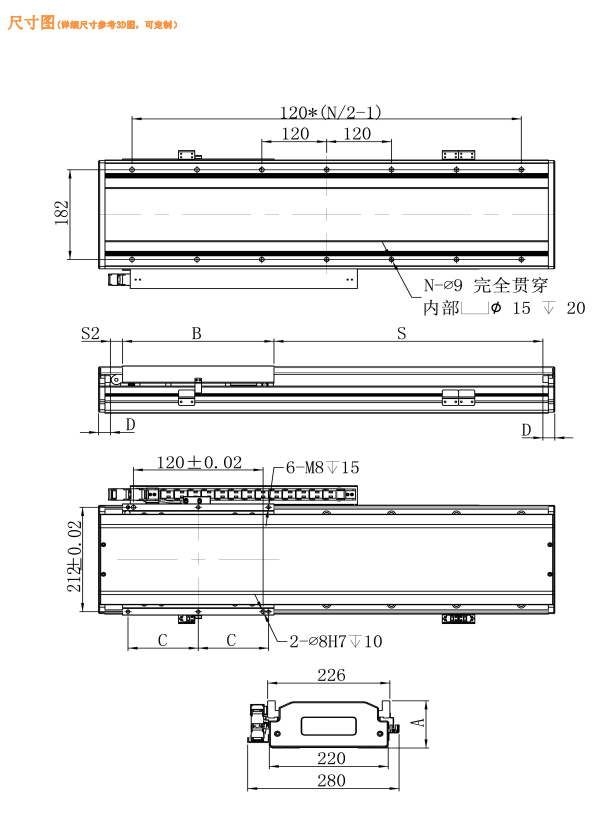

模组机械参数
| 参数 \ 型号 | 平板 | U型 |
| FA80-109 | FA80-157 | FA80-205 | FA100-109 | FA100-157 | FA100-205 | UI4-61 | UI4-121 | UI4-181 | UI4-241 |
| 模组总高A（mm） | 96 |
| 模组最大行程(mm) | 4000 |
| 滑台长度B（mm) | 160 | 170 | 220 | 160 | 170 | 220 | 160 | 160 | 200 | 260 |
| 有效行程S (mm) | 25*N（N=1、2、3......160) |
| 避让行程S2(mm) | 10 |
| 安装孔距C(mm) | 70 | 75 | 100 | 70 | 75 | 100 | 70 | 70 | 90 | 120 |
| 限位端距D (mm） | 22 |
| 底座安装孔距（mm) | 120 |
注：如需特殊尺寸，可根据要求定制
